PANNEAU ACOUSTIQUE VERTICAL
- Partie structurelle : fabriqués en panneau aggloméré de particules de 19 mm d’épaisseur et une densité de 630 ± 5 kg/m3
Les coins supérieurs du panneau sont arrondis.
Les panneaux sont recouverts de mousse de polyuréthane flexible (polyéther) sur tout e périmètre.
Mousse de 20 mm d’épaisseur et de 30 kg/m3 de densité.
Mousse collée et arrondie dans les 2 bords verticaux et le bord supérieur.
Rembourrage avec couture ouverte et agrafes sur la partie inférieure du panneau.
Deux supports en acier de 3 mm d’épaisseur et en forme de “U” sont fixés sur la partie inférieure du panneau à l’aide de tirefonds.
Chaque support a 2 filetages M6 pour rendre le montage des pieds ou des bases plus faciles.
· Types de bases o pieds :
a) Base plate : Composé de deux pièces : base métallique en tôle d’acier de 5 mm et enjoliveur en mélamine réalisée avec des panneaux en aggloméré de 19 mm avec chants extérieurs de 2 mm d’épaisseur.
Assemblage des deux pièces au moyen de vis
filetées M6 (DIN 7991 de 16 mm).
4 Vérins de réglage en ABS (±10 mm).
La base est fixée au panneau à l’aide de vis M6 (DIN 7991 de 35 mm).
Finitions : noir, graphite, blanc, gris, hêtre, chêne moyen, poirier, wengué, acacia clair,
acacia foncé, chêne veiné et chêne grisé.
b) Pieds plats : fabriqués en tôle laminée à froid d’acier de 5 mm d’épaisseur.
Protecteur de sol adhésif et antidérapant d’épaisseur 1 mm sur la partie inférieure.
Les pieds sont fixés au panneau à l’aide de vis M6 (DIN 7991 de 16 mm).
Finitions : époxy argent (RAL 9006), blanc (RAL 9016), graphite (RAL 7022) et noir (RAL 9005).
c) Pieds hauts : fabriqués en tôle laminée à froid d’acier de 5 et 3 mm d’épaisseur et soudés avec système MIG. Sur la partie inférieure des pieds, des douilles cylindriques y sont soudées pour fixer les vérins de réglage en polypropylène Ø60 mm (M8 et hauteur 20 mm).
Les pieds sont fixés au panneau à l’aide de vis M6 (DIN 7991 de 16 mm).
Finitions : époxy argent (RAL 9006), blanc (RAL 9016), graphite (RAL 7022) et noir (RAL 9005).
d) Pieds hauts à roulettes : fabriqués en tôle laminée à froid d’acier de 5 et 3 mm d’épaisseur et soudés avec système MIG. Sur la partie inférieure des pieds, des douilles cylindriques y sont soudées pour fixer les roulettes. 4 roulettes avec frein de polyamide et caoutchouc souple de Ø65 mm et boulon de Ø 8 mm.
Capacité de charge : 50 Kg. Finitions : noir, argent ou blanc.
Les pieds sont fixés au panneau à l’aide de vis M6 (DIN 7991 de 16 mm)

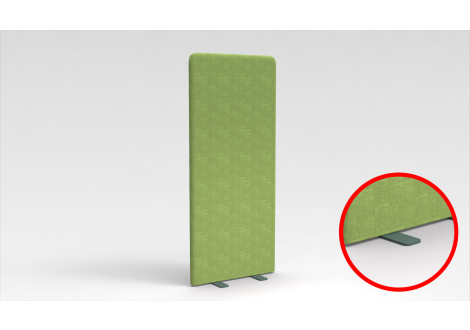

Modèle présenté :
L80 H180 P6 cm, pieds plat coloris VERT CLAIR Série 1, pied graphite
Existe aussi en :
Epaisseur : 6 cm
Longueur de 80 à 120 cm
Hauteur de 162 à 190 cm
Beaucoup de modèles disponibles
GARANTIE 5 ANS
Fabrication Européenne - Normes CE
